一套家庭影院包括：信号源（蓝光播放机、DVD播放机、高清播放机、HTPC、CD机等）、功率放大器及终端输出设备（投影、高清电视、高保真音箱等）。在家庭影院设计时，除了房屋的声学处理咱们本次先不表之外，设计师也应该注意设备之间连接问题。

 1.家庭影院设计时，信号线及连接的选择

音/视频信号：HDMI线

音频信号：数字光纤线、数字同轴线、模拟音频线

视频信号：Component Video 色差/分量线、S-Video S端子线、Composite Video 复合视频线

a、音频信号传输：家庭影院设计音频连接时，推荐HDMI、光纤、同轴的连接。HDMI的带宽较大，可以传输HD音频信号，但从播放器输出的蓝光或高清电影的音源，小编建议用HDMI或者光纤输出至功放，相比较同轴线来说，信号传输速度更快，更直接，最后由功放推送至喇叭的效果会更加明显和具有爆棚感。如果对音乐有一定要求可以换成同轴线传输，音乐的音质会有所舒缓。

b、传输视频信号：家庭影院设计视频连接时，推荐现在流行的HDMI线材，HDMI的带宽较大，可以传输高清1080P的高清信号，但是需要投影或者电视接口的支持。色差/分量线最高支持720P的高清信号，其余的线材就不做推荐了。

2.家庭影院设计时，一般的视频连接方式：视频输出设备（蓝光播放机、DVD机、高清播放机、HTPC）→HDMI线→功放→HDMI线→电视机/投影机。

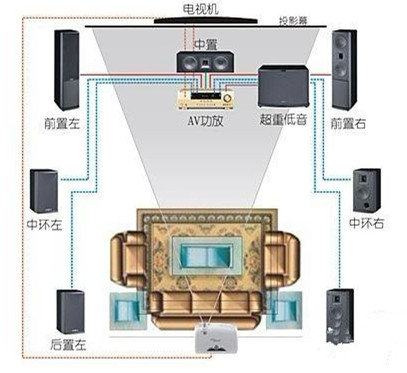

7.1声道家庭影院方案连接示意图

家庭影院设计时，简便的视频连接方式：视频输出设备（蓝光播放机、DVD机、高清播放机、HTPC）→HDMI线或色差线→电视机/投影机

 3.家庭影院设计时音响系统的连接方式

由于一般的家庭影院X.1音箱都是无源的，均由功放驱动喇叭单元，所以除了选择合适的功放外，音响线材的选择也尤为重要，只有保证道路的畅通平坦不受干扰，才能确保传输信号的质量。现在市场上可选线材品牌也比较多，例如美国的Zigen和Belden都很不错，并且尽量选择直流电阻越小越好，纯铜度越高越好并且最好大于2.5平方的线材，品牌的成品线和散线都是可以选择的并且不难制作。线材投资要有度，投资比例一般不要超过音响总额的20%为宜，不要过于便宜影响影音质量也没必要过于“发烧”。

家庭影院设计时，一般的音频连接方式：

视频输出设备（蓝光播放机、DVD机、高清播放机、HTPC）→HDMI线或者光纤（同轴）→功放→喇叭/低音炮。

连接只是家庭影院系统的基础，能出声，能看到画面算是成功的一半，如何调试，后期如何做简单的屋内试听结构的处理也是相当重要的一环。
