智能家居|高阶样板房

位处于佘山别墅群,名为佘山紫都晶园。高档别墅样板房,坐拥800多平米的私家花园,从生活起居到娱乐设施,生活家具用品都采用国内外高档品牌商,圣谛影音智能机构的加盟让一个上千平米的住宅生活更加便捷化和人性化,而背景音乐和家庭影院这种高级生活娱乐设备环绕着这个家庭的成员,让家庭成员之间的相处更加和谐美妙。


业主的需求:

在一个高端的别墅中

通过智能家居系统来体现

大空间住宅的便捷性,

同时希望能提供背景音乐

和家庭影院来满足参观者的娱乐需求。


影院:

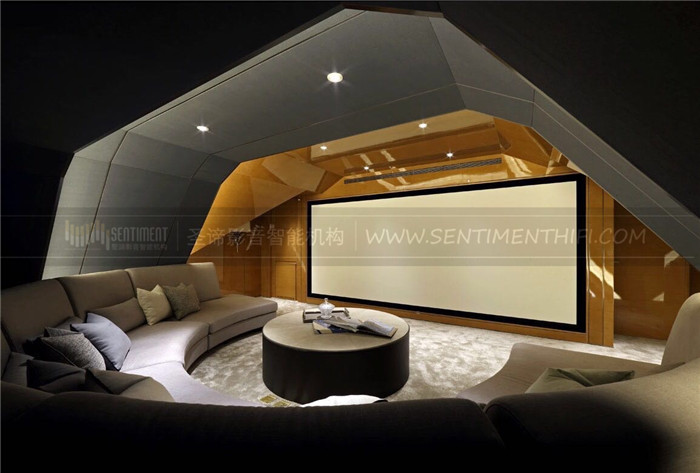

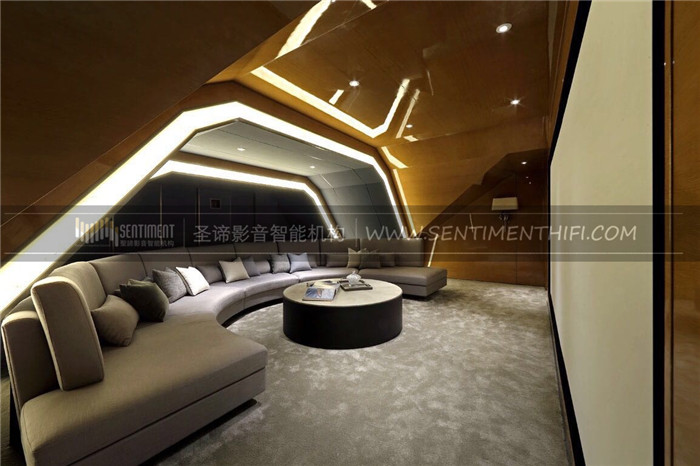

阁楼的屋顶是倾斜的,一个非常不规则的空间,业主却要阁楼做成一个独立的家庭影院对视角、声学设计和后期调试都是一个很大的挑战。

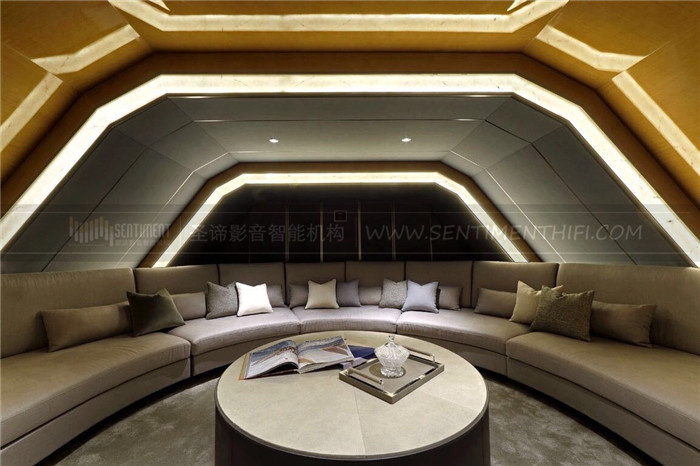

经过设计师的精心设计,家庭影院采用采用IMAX的视角,184英寸的幕布放在最高的墙上,半圆形的沙发上面设计近似拱形的顶部,坐在沙发上会有宽阔空间的完美错觉,7.2.4声道的环绕声完美重现导演想要表现的声音效果,与视觉效果融合,带你进入一部电影。


为了完美的呈现导演想要表现的声音效果,这个房间根据扬声器的角度和测试角做了扩散和吸音材料,将多余的声音吸收,避免二次反射,

并使用美国HAA的测试设备进行了专业的测试以达到消除共振的影响达到满意的清晰度、足够的响度和均匀的声场效果。

后面的4k投影机采用了光损率很低的德国肖特玻璃也进行了隔音处理,不会对影片的色彩和亮度造成影响,并兼具美观、高效、环保的高品质,在营造电影院播放感觉的同时保证了非常安静的观影环境。


在扬声器配置上采用了7.2.4全景声声道的环绕声方案,

在视听室的配置上,整个视听室所配置的全景声系统,主要是来自美国的大名鼎鼎的世界上少数自主研发扬声器单元核心组件的RBH公司。

这套源自高质量RBH系统的影院方案,在前置3个声道上使用SI-6100/R旗舰入墙扬声器,左右的环绕声到使用了SI-744嵌入式环绕音箱,后环绕采用SI-740。

低音部分采用SX-1212/R,低音效果非常出色,完美还原影片导演希望达到的震撼音效。

天花上采用专门为全景声设计的SpeakerCraft AIM285的入顶式扬声器作为全景声电影的顶部声道,填补市场上的吸顶扬声器声压不能满足全景声设计的全音域,高声压的特点。

辅以全美定制安装功放PROEL 功放,动态凌厉,摧枯拉朽般的驱动力,表现另观看者动容。


系统构建、安装和调试上,设计师都费尽心思,务求让每一个走进此视听室的人,能感受到设计师在影音系统上的出色设计技巧和调试水准,以及那份对高级影院的追求与热情。

房间还选用了PROEL XLi800 两声道功率放大器与Marantz 8802双前级的设计,由智能系统自由切换,同时游刃于高级7.2声道音色与全景声系统间,通过智能系统自由切换。

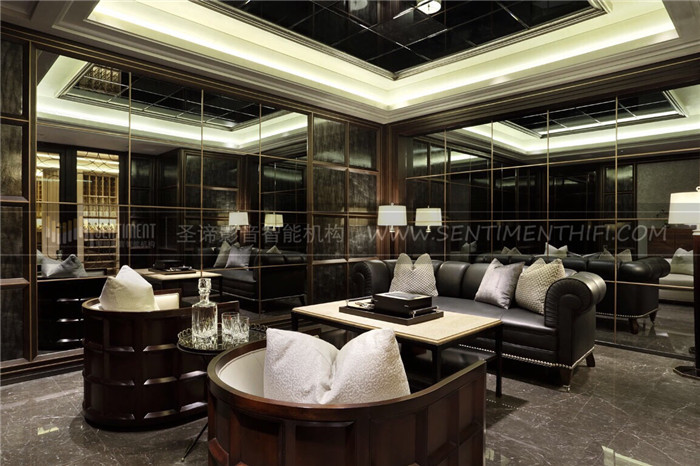

拉OK:



卡拉OK在地下一层,选用了PARTYWORLD AK610、 专业扬声器 PARTYWORLD E9400 专业功放,视易的点歌机。幕布和投影机以及扬声器都采用了全隐藏的设计,完美的保持了原有的装修风格。




这里得卡拉OK系统有娱乐和会议两个模式可供选择。通过iPad操作,幕布、投影机和扬声器会在电机结构的控制下慢慢出现并自动打开。


娱乐模式当然就是真正的卡拉OK,可以唱歌娱乐。会议模式是采用HIMI无线传输系统,通过面版或Ipad进行操作将相关资料投影在幕布上,从而简单顺利的进行沟通。


背景音乐:



全宅共有8个背景音乐分区,都采用了美国定制安装的斯卡夫(Speakercraft)吸顶扬声器,很大程度上保持了整体设计风格的统一性,美观大方,充满了现代的神秘气息。


全宅有书房、儿童房、地下室等8个分区都可以通过移动设备自由无线操控。


智能家居

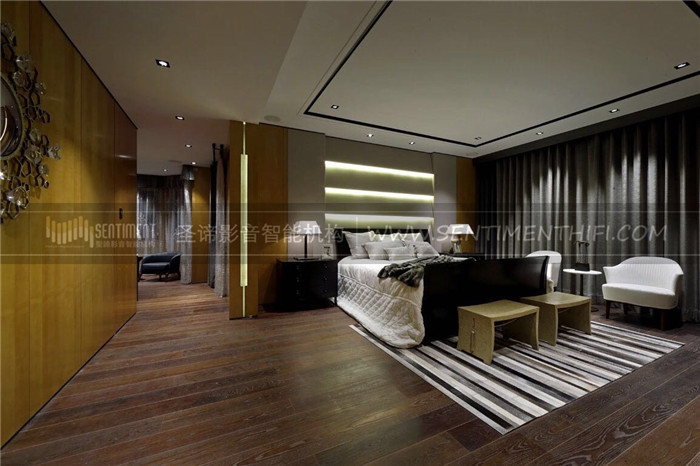

卧室




主卧的电视机做了隐藏设计,通过场景模式或者移动中控操作,墙内的电机机构控制两扇木门慢慢打开,电视机会出现在视野中。


木门对电视的遮挡会使房间看起来简洁大方,实现了整体风格的一致性。

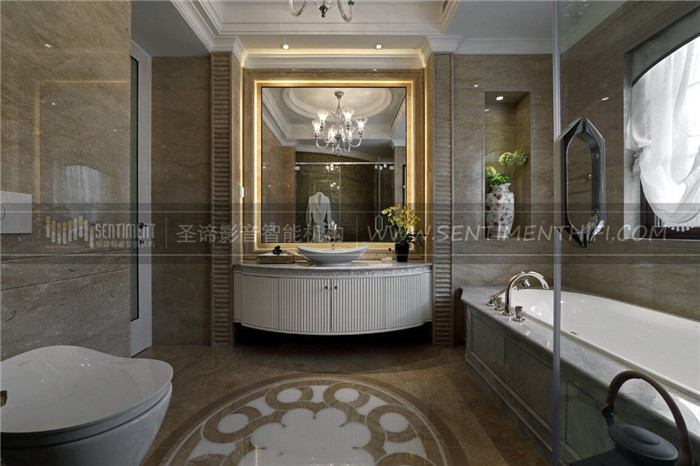

晚上起夜的时候,人还处于刚刚睡醒的状态,对光线会非常敏感,强光对眼睛会非常刺激,针对这一情况主卧和客卧的卫生间的灯光控制采用了定时设置和感应控制,当人走过去的时候,灯会自动亮起,发出与白天不一样亮度的比较柔和的灯光。


儿童房




这里采用了对儿童的骨骼发育有益处的榻榻米。我们在榻榻米中安装了电机结构。通过简单的移动设备或面板操作,桌子就会在电机结构的作用下升降,可供教学或者娱乐休闲打牌等使用。

在门的位置,还设有一个摄像头,可以随时关注宝宝的安全等情况。

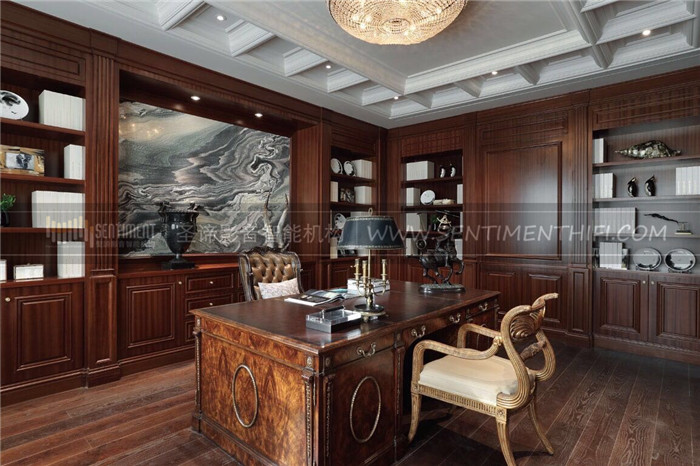

书房

古色古香与现代气息相结合的书房里,通过简单的移动设备或面板操作,自动窗帘和灯光会根据预先设置的场景模式进行开合,智能方便。

在这里不仅可以读书、议事,在累了的时候还可以听听音乐放松一下。



书房还采用电机结构设置了一个隐藏小房间,通过智能操作,电机机构会带动隐藏房间的门打开,可以放置一些机密的资料等。



系统调试与设计者心得

全宅所有的区域和功能都可以通过iPad、面板或者Airplay手机推送进行操作。

由于住宅较大,配备了多个ipad可同时进行不同区间的多人操作,并在不同位置设有底座,放置ipad的同时可以为其充电。




为了提高客户在观影时的声音感受,我们将所应用的影音设备全部放置于影院外部的机柜上以便消除设备风机等运行时发出的噪声干扰,利用Vantage智能控制系统对影院设备进行整合,客户可以在自己的移动终端(如iPad、iPhone等)自定义的交互界面上方便直观的操作更换影片、调节声音、画面质感等的个性操作。

设备的链接选用美国公司Zigen的高品质HDMI以及Belden线材。


此外,为了让来访的观众可以高效地感受到这套影院系统的魅力,整套影院系统一共配置了OPPO蓝光播放机103D和Sony的 4K码流仪,同时支持外接移动存储设备接入。

只要通过移动设备的软件界面前操纵前级放大器的信号切换,观众就可以快速地感受不同风格的影音节目在这套系统中表现。

在一楼、二楼的走廊和二楼客卧的阳台安装了多个运动感应器,当人走过的时候,灯会自动亮起,5秒钟感应不到人时就会自动熄灭,充分体现的低碳环保的理念。


整体风格与效果


现代风格的整体设计,采用棕色和米色为主色调搭配,通过家具、灯具和陈设品的造型,还有智能设备的设置,配合房间的特点,使之融为一体。

恰到好处的装饰、低调的色彩搭配以及操作简单的智能控制系统都彰显出主人的品位,低碳环保和高效的生活理念。




解决方案

卡拉OK:客厅开放式卡拉OK、B1层

家庭影院:独立的影音室(约38平米)、3层

背景音乐分区:包含共十个分区、全宅(室内室外)

全宅智能:整撞别墅都可以通过ipad和AirPlay推动功能等智能控制,并在每个分区都设有备用的控制面板


所有器材列表:


家庭影院

信号源设备:OPPO BDP-103D

视频设备:JVC  4K投影机、United Screen HD184英寸画框透声4K屏幕,Schneider 中号变形镜头

音响设备:RBH SI-6100前置扬声器、RBH SI-744入墙扬声器、

RBH SI-740扬声器、Speakercraft AIM285吸顶扬声器

JL audio F113 有源超低音 ,PROEL  XLi800 功放/ Marantz8802

卡拉OK设备:PARTYWORLD扬声器、 E9400 功放,视易K70 、卡拉OK点歌机,IPS U818  无线U段麦克风


背景音乐

CasaTunes CT-8 音乐服务器,CasaTunes CT-USB6 集线器接口,CasaTunes 控制面板,Speakercraft  SC12-30 多通道后级功率放大器*4,Speakercraft 吸顶扬声器,Speakercraft  OG3  户外扬声器


智能系统:Vantage control


其他设备:Zigen HDBT4k信号传输,Zigen HDMI数字信号线,Zigen 两芯喇叭线,  PRILONK 喇叭线  图腾K3 32U 设备柜 ,FURMAN  ELITE-16 PFEi 电源净化处理器
